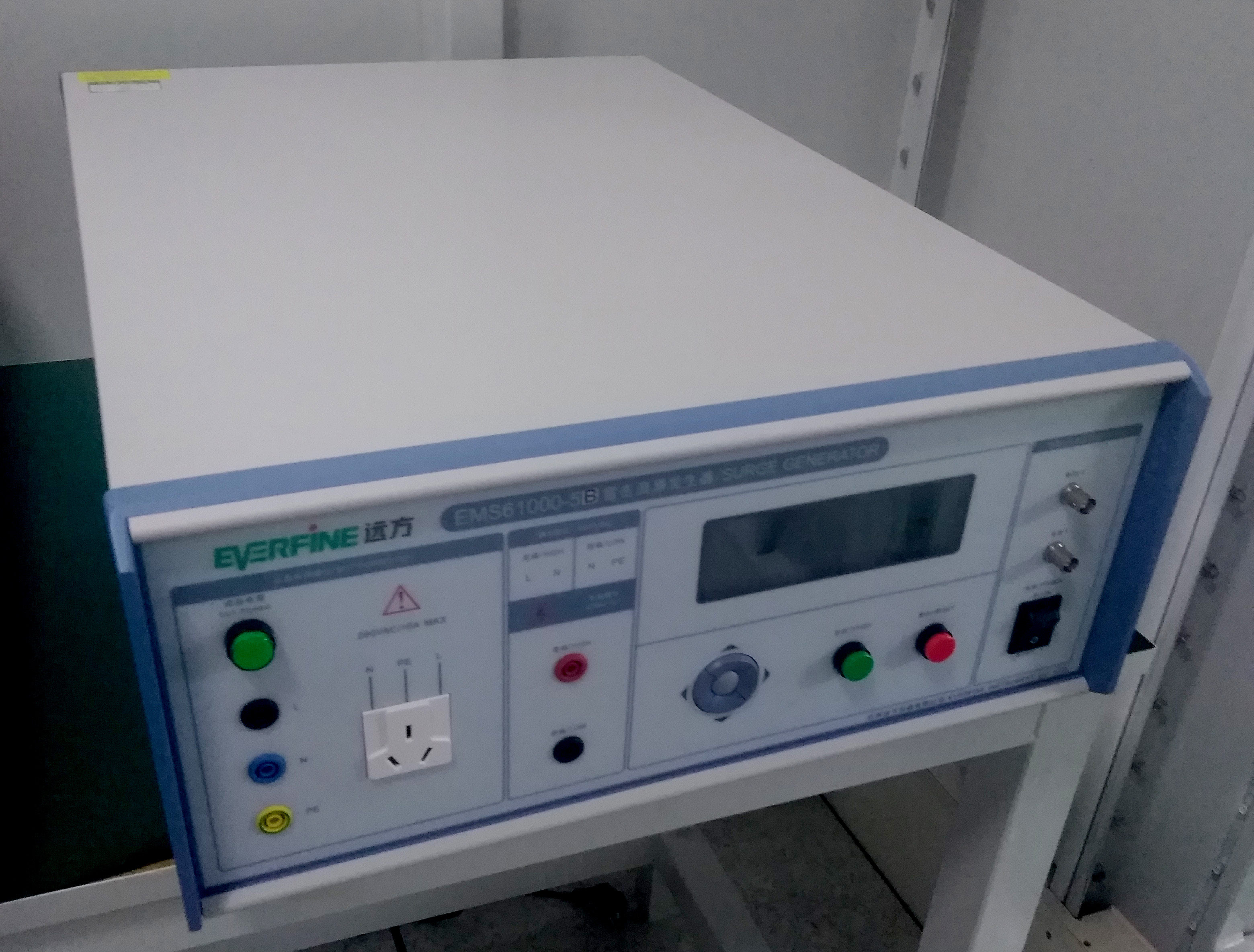

EMS61000-5A雷擊浪涌發生器是用于模擬間接雷擊，產生高能量（高電壓、大電流）浪涌的儀器，完全符合IEC（國際電工技術委員會）最新標準IEC61000-4-5，及歐洲電氣標準（EN61000-4-5），以及國家標準（GB/T17626.5）。內置智能單相CDN、可自動切換差模/共模測試及浪涌路徑；獨具浪涌電壓峰值、電流峰值測量及閥值設置功能，便于判斷試品失效；內置浪涌電壓、電流差分探頭，提供波形觀測端，便于實時監測；內置IEC標準測試等級，可編程30組記憶；提供軟件測試平臺試驗操作方便快捷。
適用于各類照明電器、電子線路和設備的雷擊浪涌試驗。
依據標準：
IEC61000-4-5
GB/T17626.5
技術參數
|
型號 |
EMS61000-5A雷擊浪涌發生器 |
|
脈沖電壓峰值（開路） |
0.5~7.0kV±10%（10kV；15kV；20kV） |
|
脈沖電流峰值（短路） |
250A~3500A±10%（5KA；7.5KA；10KA） |
|
輸出波形 |
標準組合波：電壓波1.2/50μs、 電流波8/20μs |
|
脈沖磁場功能 |
脈沖磁場波（選配）：電流波6.4/16μs |
|
試驗負載阻抗 |
2Ω/12Ω自動切換或手動可選 |
|
被試設備電源 內置單相耦合/去耦網絡 |
交流AC：0～260V（50Hz/60Hz）最大允許持續電流20A 直流DC：0～220V，最大持續電流20A （可根據產品定制耦合去耦網絡） |
|
通訊功能 |
RJ45通訊接口，可實施遠程控制 |
