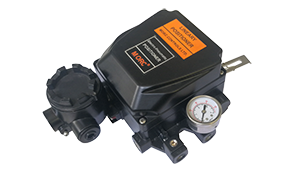

MEP-10L直行程電氣閥門定位器

MEP-10L系列電-氣閥門定位器是接受控制器或控制系統輸出的4~20mA指令信號，轉換成氣壓信號驅動氣動執行機構來控制閥門開度的一種控制裝置。主要用于氣動直行程閥門的閥門控制。

◇ 采用機械式噴嘴-擋板結構。

◇ 在5~200Hz范圍內無共振現象。

◇ 正作用和反作用，單作用和雙作用之間可方便轉換。

◇ 空氣消耗量少，經濟性好。

◇ 通過更換行程彈簧可實現1/2范圍內的分程控制。

技術參數

型號	MEP-10L
輸入信號	4~20mADC
輸入壓力	0.14~0.7MPa
輸出壓力	0~0.7MPa
行程	10~150mm
輸入電阻	250Ω±15Ω
氣源接口	NPT1/4，G1/4
壓力表接口	NPT1/8
電源接口	NPT1/2，G1/2，M20*1.5
操作溫度	.-20~60℃（常溫），-20~120℃（高溫）， -40~60℃（低溫）
直線性	單作用: ±1.0%F.S. ; 雙作用: ±2.0%F.S.
滯后度	±1%F.S.
靈敏度	±0.5%F.S.
重復性	±0.5%F.S.
耗氣量	2.5 L/min(@1.4bar)
流量	80 L/min(@1.4bar)
輸出特性	線性
殼體材質	壓鑄鋁
防護等級	IP66
防爆等級	Ex ia IIC T6 Ga; Ex tb IIIC T135℃ Db Ex db IIC T6 Gb; Ex tb IIIC T85℃ Db
重量	2.7kg
