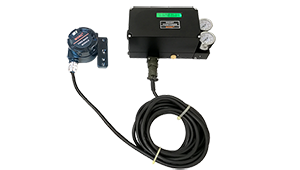

MSP-25系列分體遠傳型智能閥門定位器

MSP-25系列分體遠傳型智能閥門定位器是通過接收控制器或控制系統發出的4～20mA指令信號，轉換成氣壓信號驅動氣動執行機構來控制閥門開度的一種控制裝置，主要用于氣動直行程或者角行程閥門的閥位控制。分體電纜默認長度為5米，最長20米。

◇ 采用壓力閥電/氣轉換結構。

◇ 可用于不同規格的氣動閥門控制。

◇ 安裝簡便，調試方便。

◇ 帶LCD背光顯示和按鍵操作。

◇ 可實現三斷保護功能。

技術參數

項目/型式	MSP-25L	MSP-25R
輸入信號	4~20mADC(或分程范圍：20~100%)
輸入壓力	0.14~0.7MPa
行程	10~150mm	90°
阻抗	Max.450Ω(不帶HART)；Max.500Ω(帶HART)
氣源接口	NPT1/4或G1/4
壓力表接口	NPT1/8
電源接口	2-G1/2、2-NPT1/2或2-M20*1.5
工作溫度	本體：常溫：-30~80℃；低溫：-40~80℃ 傳感器：-40~120℃
重復性	±0.5%F.S.
直線性	±0.5%F.S.
滯后度	±0.5%F.S.
靈敏度	±0.5%F.S.
耗氣量	閥位穩定狀態下<0.0006Nm3/h
輸出特性	線性、快開(25:1或50：1)、等百分比(1:25或1：50);自定義曲線（20點）
外殼材質	壓鑄鋁合金或316L不銹鋼
防護等級	IP66
防爆等級	Ex ia IIC T4 Ga;Ex tb IIIC T85℃ Db (本安參數Ui=28VDC, Ii=93mA, Pi=0.65W, Li=0.2mH);
重量	鋁合金：2.3kg；不銹鋼：4kg
