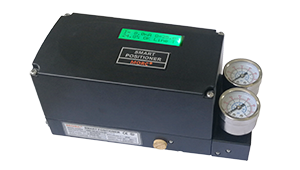

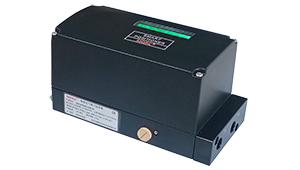

MSP-25系列智能閥門定位器

MSP-25系列智能閥門定位器是通過接收控制器或控制系統發出的4～20mA指令信號，轉換成氣壓信號驅動氣動執行機構來控制閥門開度的一種控制裝置，主要用于氣動直行程或者角行程閥門的閥位控制。

◇ 采用壓力閥電/氣轉換結構。

◇ 可用于不同規格的氣動閥門控制。

◇ 安裝簡便，調試方便。

◇ 帶LCD背光顯示和按鍵操作。

◇ 可實現三斷保護功能。

技術參數

項目/型式	MSP-25L	MSP-25R
輸入信號	4~20mADC(或分程范圍：20~100%)
輸入壓力	0.14~0.7MPa
行程	10~150mm	90°
阻抗	Max.450Ω(不帶HART)；Max.500Ω(帶HART)
氣源接口	NPT1/4或G1/4
壓力表接口	NPT1/8
電源接口	2-G1/2、2-NPT1/2或2-M20*1.5
工作溫度	常溫：-30~80℃；低溫：-40~80℃
重復性	±0.5%F.S.
直線性	±0.5%F.S.
滯后度	±0.5%F.S.
靈敏度	±0.5%F.S.
耗氣量	閥位穩定狀態下<0.0006Nm3/h
輸出特性	線性、快開(25:1或50：1)、等百分比(1:25或1：50);自定義曲線（20點）

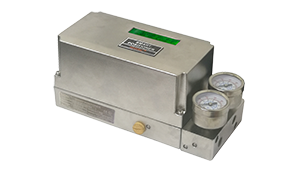

外殼材質	壓鑄鋁合金或316L不銹鋼
防護等級	IP66
防爆等級	Ex ia IIC T4 Ga;Ex tb IIIC T85℃ Db (本安參數Ui=28VDC, Ii=93mA, Pi=0.65W, Li=0.2mH);
重量	鋁合金：2.3kg；不銹鋼：4kg
